本装置采用32位ARM芯片作为检测、控制的核心元件，具有以下优点：

1、运算速度快、性能稳定、抗干扰能力强。

2、采用128(W)×64(H)点阵液晶显示器LCD，全中文菜单操作，具有各种操作、控制、数据输入、报警信息画面。

3、事件记忆掉电不丢失（可保存100年）。系统时钟在装置失电后可正常运行。

4、强大的网络通讯功能。所有测量数据都可通过串口（RS485）读取，装置的整定参数也可以通过串口修改（祥见通讯部分）。

一、装置的特点和主要技术指标

1、开机显示母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。

2、可以判断谐振过电压、单相接地、铁磁谐振等异常，并对铁磁谐振迅速消除。

3、对各种故障均给出报警信息，并保存故障信息。有21次故障信息记忆，掉电不丢失。

4、配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态。

三、使用条件

1、户内使用，要求通风良好。

2、环境温度-10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。

3、适用范围：66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。

4、工作电源AC50～250V，频率50～60Hz或DC50～250V，功耗小于15W。

四、装置的工作原理

装置实时检测PT开口三角电压，应用DFT算法计算出零序电压的四种频率分量。一旦检测到谐振发生，装置就会启动大功率消谐元件。

动作判据如下（出厂设定值，也可根据现场情况整定）：

1.谐振判据：17HZ谐波电压≧17V，

25HZ谐波电压≧25V，

150HZ谐波电压≧33V。

2.接地判据：120V＞基波电压≧30V

3.过压判据：基波电压≧120V，启动消谐出口，消谐成功认为是基波谐振，不成功则认为是谐振过压。

当检测到谐振时，共进行3次消谐，每次50ms，间隔200ms，同时指示发生谐振的事故信息，并存储相关的事件信息。

五、装置的使用说明

1、 装置的面板

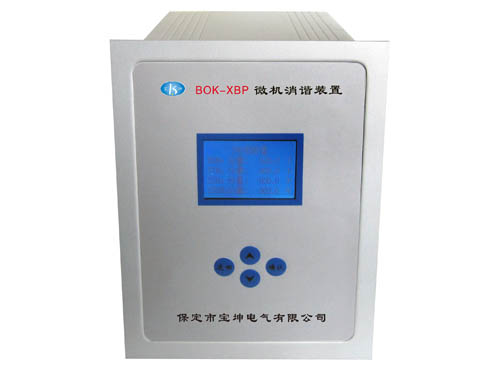

装置的显示器、按键的分布如下图。

　　更多详细说明请下载说明书：
　　BOK-XBP说明书.doc
