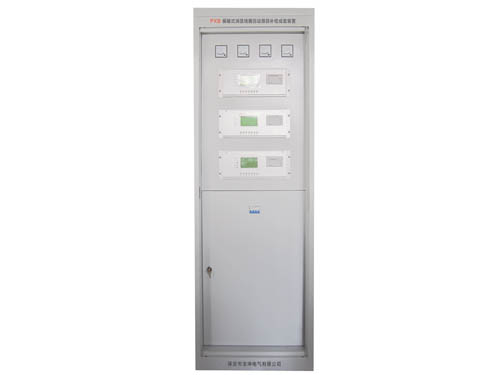

BOK-PXB偏磁式消弧线圈自动跟踪补偿成套装置
BOK-PXB偏磁式消弧线圈自动跟踪补偿成套装置

1 消弧线圈的作用

我国的城市电网及厂矿企业的中压系统,大部分为中性点不接地(即小电流接地)系统。这种系统在发生单相接地时,电网仍可带故障运行,这就大大降低了运行成本,提高了供电系统的可靠性,但这种供电方式在单相接地电流较大时容易产生弧光过电压和相间短路,给供用电设备造成了极大的危害。

防止这种危害的方法之一就是在中性点和地之间串接一个电抗器,这个电抗器也就是通常所说的消弧线圈。它能有效地减少接地点电流,从而达到自动熄灭电弧的目的。

理想的消弧线圈在正常运行时,能实时监测电网单相接地电流的大小,此时消弧线圈的电抗值很大,相当于中性点不接地系统。在发生单相接地时,能在极短时间内调节电抗值,使接地点残流基波无功分量为零。这种消弧线圈我们称为能自动跟踪动态补偿的理想消弧线圈,BOK-PXB偏磁式消弧线圈自动跟踪补偿成套装置(ZZ100)即为此类。

2 BOK-PXB偏磁式消弧线圈自动跟踪补偿成套装置(ZZ100)的特点 2. 1偏磁式消弧线圈原理

偏磁式消弧线圈在其交流工作线圈内布置了一个铁芯磁化段,通过改变铁芯磁化段磁路上的直流助磁磁通大小来调节交流等值磁导,实现电感连续可调的目的。其直流励磁绕组采取反串连接方式,使整个绕组上感应的工频电压相互抵消。通过对三相全控整流电路输出电流的闭环调节,实现消弧线圈励磁电流的控制。利用微机的数据处理能力,对这类消弧线圈伏安特性固有的不大的非线性实施动态校正。

2.2 自动跟踪补偿系统的特点

①调节精度高

电控无级连续可调,利用施加直流励磁电流达到连续调节电抗的目的,可以带高压负荷以mS级速度调节电感值。

②可靠性高,使用寿命长

全静态结构,内部无任何运动部件,整套装置无任何触点,可靠性高,噪音小。

③响应速度快

补偿响应速度不大于20ms。

④在线实时扫描,自动跟踪补偿

对系统中性点电压和电网电容电流自动跟踪扫描。

⑤调节范围大

补偿电流调节范围大,上下限之比可达6~10倍。

⑥动态补偿,无须阻尼电阻器

采用自动跟踪动态补偿方式,可带高压调节,无须外加阻尼电阻,不存在由于控制死区和误动拒动而引起的电阻烧损故障,使电网更安全可靠。

⑦测量精度高

⑧控制系统功能齐全

a) 可按用户要求配置422/485串行接口,可同上位机、变电所监控装置通讯,实时传送电容电流、装置运行信息,电网发生接地故障后传送补偿电流、残流等信息。

b) 自动和手动控制方式切换功能。

c) 装置可选装单相接地选线单元,监视多条馈出支路;

d) 具有双套并运功能;

e) 装置配有大屏幕点阵图形液晶显示器,可将系统运行状态及参数即时显示出来。

f) 具有录波功能(选配,订货时需特殊注明),可以录制单相接地故障前后母线信号波形。

  更多详细说明请下载说明书:
  BOK-PXB偏磁式消弧线圈自动跟踪补偿成套装置说明书.doc
