BOK-36F电能质量在线监测装置

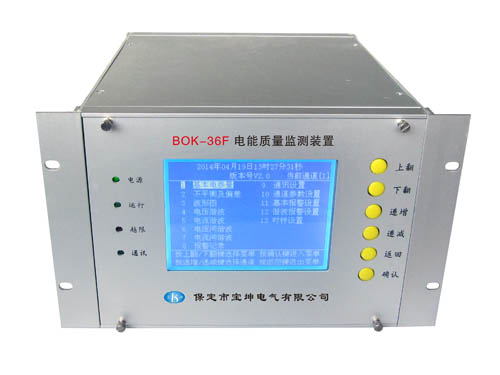

BOK-36F电能质量在线监测装置

  1. 仪器特点:
   安全可靠
  电压输入采用高电压隔离模块,电流输入采用高精度电流变器使输入信号和测量系统安全隔离。大大提高了DSN-36F的抗干扰能力。
   使用方便
  采用中文界面,简洁的按键操作,用户使用更方便。
   精度高
  符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法,无近似计算,采用高精度A/D(16 位),同时采样,采集速率12.8 kHz。
   软件功能强
  采用DSP+ARM+CPLD 内核,处理速度快,软件功能丰富,使DSN-36F适用于复杂的测试工作和数据处理工作,大大提高了测试效率和水平。
   通讯接口(RS-232/485,网口)
  DSN-36F电能质量在线监测装置通常采用RS232转RS485通讯。如需通过以太网通讯,需要合同中另行规定。
  针2:RS232的发送端
  针3:RS232的接收端
  针5:RS232的接地端
   测试参数多
  系统频率、三相电压不平衡度、电压偏差、频率偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、视在功率、有功功率、无功功率、2-63次谐波、50次间谐波、功率因数等电能质量国标规定的参数。
   大容量存储
  在线式电能质量监测装置内置512M 内存,以5分钟为单位存储数据,每通道可以连续存储3个月的历史数据。

  2.主要用途
   测量分析公用电网供到用户端的交流电能质量,其测量分析:电压偏差、频率偏差、三相电压不平衡度、电网谐波、间谐波。
   应用小波变换测量分析非平稳时变信号的谐波。
   测量分析各种用电设备在不同运行状态下对公用电网电能质量。
   负荷波动监视:定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数。
   在线式、多参数、大容量、高精度及近代信号分析理论的应用等特点,使DSN-36F可广泛地应用于输配电、电力电子、电机拖动等领域。

  3.测试量程及技术指标
   频率测量
  测量范围:45~55Hz,中心频率50Hz,测量条件:信号基波分量不小于80%F.S.
  测量误差: ≤0.02Hz
   输入电压量程:10-120V
   输入电流量程:5A
   基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.
   基波电压和电流之间相位差的测量误差:≤0.5°
   谐波电压含有率测量误差:≤0.1%
   谐波电流含有率测量误差:≤0.2%
   三相电压不平衡度误差:≤0.2%
   电压偏差误差:≤0.2%
   功率偏差:≤0.5%

  更多详细说明请下载说明书:
  BOK-36F电能质量在线监测装置说明书.doc
