1.概述
　　发电厂、变电站的直流系统直接向保护、控制以及其它自动化装置供电，直流系统工作的可靠性、安全性直接关系到企业生产的安全可靠。当直流系统发生接地故障后，必须尽快查找并予以排除，否则会造成系统部分停电、瘫痪等恶性事故。对此，传统的做法是采用拉路试验，以确定故障线或故障区域，然后再人工查找，这种做法有很大的盲目性，对于一个庞大的直流系统，往往为查找一个接地点要花费几天时间，而且这种拉路试验方法，不仅给安全生产造成威胁，并且对多点接地故障，不允许停电的线路，更是无能为力。
　　近年来，国内先后出现一些监测、定位装置，但由于这些检测仪器设计原理本身的缺陷及不完善，且操作繁杂，造成其使用效果不理想，因而未得到广泛推广使用。

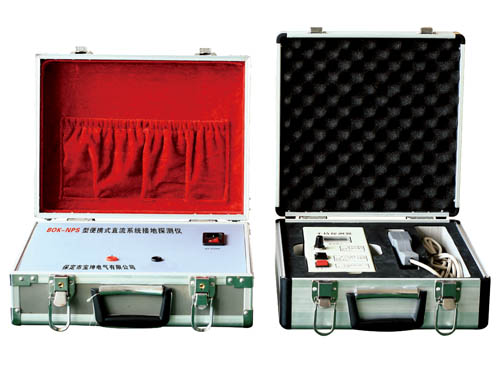

　　我公司在多年来生产、设计电力系统保护、自动化装置及仪器仪表的基础上，根据国内电力系统特点加以改进，研制开发出适合我国国情的BOK-NPS型便携式直流系统接地探测仪。本仪器结构简单精巧、携带方便、简单、灵敏度高，可****探测出接地故障线路，并****定位接地点。经在多家发电厂、变电站中使用证明，本仪器在220V、110V、48V、24V各种电压等级的直流系统中，均可****探测出接地故障点。

　　2.特点和技术规范
　　2.1特点
　　 属于便携式仪器，携带方便，重量轻，体积小，即使在十分狭窄的空间亦可使用。
　　 手持探测器配有多种规格的探头，灵敏度高。
　　 设计原理先进，能迅速****地确定故障线路、故障点。
　　 使用本仪器无须断开直流电源或直流馈线。
　　 信号发生器位于直流电源母线侧，探测时无需改变其位置。探测器及探头工作不受距离限制，可携带至任意处进行探测。
　　 使用操作十分简单，只须按动信号发生器及手持探测器的电源开关，即可开始工作，工作过程中无须操作任何按键。
　　 不受直流系统电压等级限制。对继电保护没有任何影响。
　　 通过增加配置可以两人或三人同时查找接地点，查找速度快。
　　2.2主要技术规范
　　 工作电源：信号发生器：AC220V±10%，50Hz/60Hz；探测器：DC9V 电池两节。
　　 环境湿度：<90%。
　　 适用范围：DC220V、DC110V、DC48V、DC24V。
　　 配置：
　　 基本配置：即仪器中包括一台信号发生器、一部探测器、一把探头。
　　 一般配置：即一台信号发生器、二部探测器、两把探头。
　　 标准配置：即一台信号发生器、三部探测器、三把探头。
　　注：一般配置和标准配置两种专为现场两人以上同时查找地点而配置，便于在线路较多时快速找出接地故障。
　　 检测接地电阻阻值范围:0～60K。

　　更多详细说明请下载说明书：
　　BOK-NPS型便携式直流系统接地探测仪.doc
